量子級聯激光器介紹

量子級聯激光器（Quantum Cascade Laser, QCL）是一種特殊的半導體激光器，它基于半導體耦合量子阱中的子帶間電子躍遷來產生激光。與傳統的半導體激光器不同，QCL不依賴于電子和空穴的復合來產生光子，而是利用了量子限制效應，在特定設計的半導體異質結薄層內，電子在不同能級之間的躍遷過程中產生光子。這種獨特的機制使得QCL能夠在中紅外和遠紅外頻段產生激光，而這些波段對于許多應用來說是非常重要的，如環境監測、工業過程控制、醫療診斷、安全檢查等。

QCL的一個顯著特點是其波長可以通過調整量子阱的寬度和材料來精確控制，這意味著可以根據具體的應用需求定制QCL的輸出波長。此外，QCL還具有閾值電流密度低、功率高、效率高、調諧范圍廣等優點，這使得它們?cè)诳蒲泻凸I(yè)應用中非常受歡迎。

QCL首次在1994年由貝爾實驗室實現，自那時起，隨著技術的不斷進步，QCL已經成為許多先進應用的關鍵組件。例如，在3D打印技術中，QCL因其波長可調諧的特點而被用于開發新型的3D打印設備，可以針對不同的熱塑性材料進行優化。在氣體檢測領域，QCL憑借其高靈敏度和快速響應能力，已成為研究和實際應用中的重要工具。

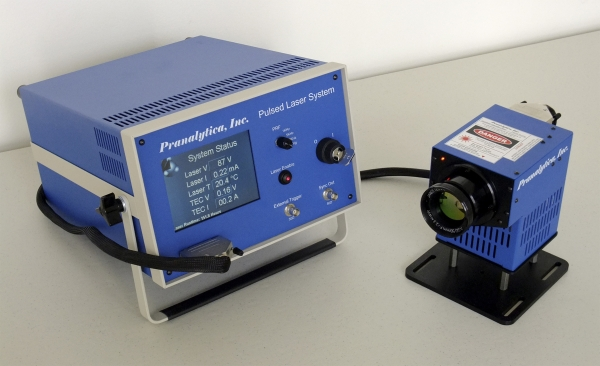

量子級聯激光器檢測(圖1)

量子級聯激光器檢測

量子級聯激光器屬于特殊的半導體激光器，量子級聯激光器檢測包括了量子級聯激光器性能檢測和量子級聯激光器安全等級檢測等。

量子級聯激光器檢測標準

量子級聯激光器檢測標準依據不同的項目檢測標準也不一樣。

量子級聯激光器安全等級檢測標準主要包括了三大標準：

GB 7247.1標準

GB 7247.1標準是中國關于激光產品安全的國家標準，具體名稱為《激光產品的安全第1部分：設備分類、要求》。這一標準主要參考了國際電工委員會（IEC）的IEC 60825-1標準，并根據中國的實際情況進行了適當?shù)恼{(diào)整。GB 7247.1標準旨在提供一套全面的指導原則，確保激光產品的設計、制造、使用和維護過程中的安全性，減少或避免激光輻射可能對人體造成的傷害。

主要內容包括：

設備分類：根據激光產品的最大可訪問發射水平（Accessible Emission Level, AEL），將激光產品分為幾個安全等級，從最低風險的Class 1到最高風險的Class 4。每個等級都有具體的定義和要求，幫助用戶了解不同等級的激光產品可能帶來的風險。

要求：對不同安全等級的激光產品提出了具體的設計、標記、標簽、用戶手冊等方面的要求。例如，Class 1的激光產品被認為是安全的，不需要特殊的安全措施；而Class 4的激光產品則需要嚴格的安全控制措施，以防止直接或間接的激光輻射接觸人體。

測試方法：提供了用于驗證激光產品是否滿足相應安全等級要求的測試方法。這些測試通常由專業的第三方檢測機構完成，以確保激光產品的安全性。

風險管理：強調了在設計和使用激光產品時應采取的風險評估和管理措施，包括但不限于安全培訓、個人防護裝備的使用等。

文檔和標簽：規定了激光產品必須附帶的文檔和標簽信息，以確保用戶能夠正確理解和使用產品，減少誤用導致的安全風險。

IEC60825-1標準

IEC 60825-1標準是由國際電工委員會（International Electrotechnical Commission, IEC）制定的，旨在確保激光產品的安全。該標準的全稱是《激光產品的安全第1部分：設備分類、要求和用戶指南》（Safety of laser products - Part 1: Equipment classification and requirements）。IEC 60825-1是國際上廣泛認可的激光安全標準，適用于各種類型的激光產品，從簡單的激光指示器到復雜的激光加工設備。

IEC60825-1主要內容

IEC60825-1設備分類

IEC 60825-1根據激光產品的最大可訪問發射水平（Accessible Emission Level, AEL）將激光產品分為以下幾類：

Class 1：在正常操作條件下，不會對眼睛或皮膚造成傷害。通常用于消費電子產品。

Class 1M：在沒有光學放大設備的情況下，不會對眼睛造成傷害。但通過光學放大設備（如望遠鏡）觀察時可能會有危險。

Class 2：輸出功率小于1 mW，人眼的自然眨眼反射足以防止傷害。通常用于激光筆。

Class 2M：類似于Class 2，但通過光學放大設備觀察時可能會有危險。

Class 3R：輸出功率在1-5 mW之間，短時間內直視光束可能會對眼睛造成輕微傷害。

Class 3B：輸出功率在5-500 mW之間，直視光束會對眼睛造成嚴重傷害，但對皮膚的傷害較小。

Class 4：輸出功率大于500 mW，不僅對眼睛和皮膚有嚴重傷害，還可能引起火災和產生有害物質。

FDA 21 CFR 1040.10標準

FDA 21 CFR 1040.10標準是美國食品藥品監督管理局（Food and Drug Administration, FDA）制定的關于激光產品安全的法規。該標準全稱為《聯邦法規》第21章，第1040.10條文（21 Code of Federal Regulations Part 1040.10, 21 CFR 1040.10），旨在確保激光產品的安全性，防止激光輻射對使用者和公眾造成傷害。

FDA 21 CFR 1040.10標準主要內容

FDA 21 CFR 1040.10標準適用范圍

21 CFR 1040.10適用于所有在美國銷售和使用的激光產品，包括但不限于：

激光指示器

激光打印機

光纖通信設備

醫療激光設備

工業激光加工設備

科研用激光器

量子級聯激光器檢測項目

量子級聯激光器檢測項目，根據前面的敘述，主要分為性能檢測和安全檢測。

其中量子級聯激光器性能檢測又包括下面這些檢測內容：
